Машины DST контактной сварки проволочных изделий встык и втавр, пневматические, для непрерывных режимов работы




DST - машины контактной сварки сопротивлением встык и втавр стальной проволоки (прутка) производства IDEAL-Werk с пневматическим приводом прижимов, для сварки проволочных рамок

  1. Наименование
  2. Назначение
  3. Технология, описание работы.
  4. Диапазоны
  5. Комплектация
  6. Ссылки
  7. Технические характеристики

1. "DST" - Машины контактной стыковой сварки сопротивлением стальной проволоки (прутка) в стык и в тавр, производства IDEAL-Werk, с пневматическим приводом прижимов, для сварки проволочных рамок.

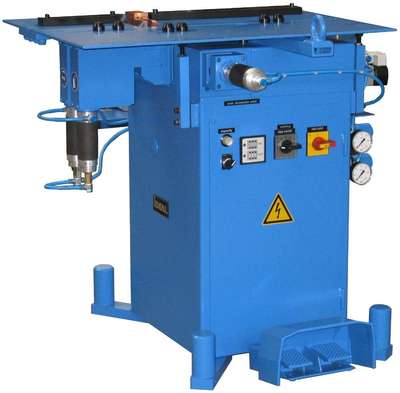

DST 100 MIS__.jpg

2. Назначение:

Машины контактной стыковой сварки проволоки DST предназначены для сварки стальных проволочных рамок при серийном производстве полок холодильников, духовых шкафов, и прочих "белых товаров".

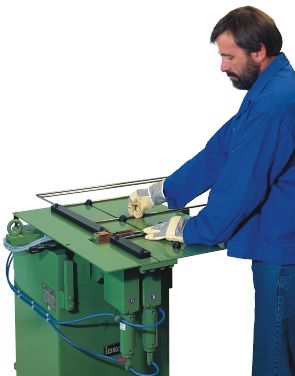

 DST 100-DST 120_s.jpg

3. Технология контактной стыковой сварки сопротивлением:

Концы проволоки требуют подготовки – обрезки под 90° без заусенцев, как при любой стыковой сварке. Технология сварки – контактная стыковая сварка сопротивлением, но с возможностью работы по более сложной циклограмме усилия в цикле сварки - с проковкой в конце цикла.

Описание работы: После подготовки торцов свариваемых заготовок, концы укладываются в V-образные канавки электродов вручную и зажимаются в прижимах. После запуска, цикл сварки происходит автоматически. После сварки оператор зачищает, при необходимости, грат, образовавшийся на сварном соединении. При сварке встык низкоуглеродистой стальной проволоки и установленном импульсном контроллере можно получать безгратовый шов с минимальным плавным усилением. При сварке проволоки в тавр (Т-образных соединений) импульсная сварка эффекта на образование грата не оказывает.

4. Диапазоны машин DST

На пневматических машинах контактной сварки встык и втавр DST можно сварить встык проволоку из стали диаметрами от 2,0 до 12,0 мм. Машины контактной сварки проволоки DST также можно использовать для сварки прямоугольных сечений.

5. Комплектация:

Машины сварки проволоки DST могут комплектоваться импульсным контроллером, позволяющим получать безгратовый шов с плавным усилением, что в некоторых случаях позволяет исключить последующую операцию зачистки грата. Данная возможность относится только к стыковым соединениям.



6. Ссылки:

Для периодической сварки для стыковки бухт проволоки перед волочильными станами – см. машины контактной стыковой сварки сопротивлением с ручными или педальными прижимами – DSH.

Для сварки проволочных заготовок в стык в серийном производстве, для массовой сварки проволочных колец – DSP.

Стыкосварочные машины сварки больших сечений из меди, латуни или алюминия – DDS.

Стыкосварочные машины стыковой контактной сварки оплавлением для больших сечений из стали – AS

Для сварки медных или алюминиевых многопроволочных жил при производстве кабеля – LS

Для стыковой сварки стального металлокорда – DC0 и DCE.

Компания Техномеридиан - официальный дилер компании IDEAL-Werk - предлагает:

  • квалифицированную консультацию в выборе модели машины контактной сварки встык и втавр DST для сварки Ваших проволочных рамок или колец и Ваших объемов производства.
  • реальные цены на машины DST IDEAL-Werk, в том числе и на условиях покупки напрямую с завода (на условиях EXW)
  • ТОЛЬКО У НАС - ежемесячные поставки оригинальных запчастей к машинам сварки проволоки встык и втавр DST и расходных деталей (электродов и любых других деталей)
  • квалифицированную помощь по дистанционному выявлению неисправности
  • помощь сервис-инженеров с 10-ти летним стажем в установке, настройке или ремонте машин DST
  • Покупая машину DST у официального дилера IDEAL-Werk - ООО "Техномеридиан" - Вы никогда не останетесь без сервисной поддержки.

7. Технические характеристики.


DST- IDEAL-Werk ТТХ

Модель

Ø стальной пр-ки, мм (при повторно-кратковременном режиме)

Ø стальной пр-ки, мм (при непрерывном режиме работы)

Макс.производительность
Ø / шт./час

Мощность, кВА

Вес нетто/брутто, кг

Размеры упаковки, см

DST 100

2,0 – 10,0

2,0 – 8,0

6,0 / 1200

16

350 / 420

120 х 100 х 135

DST 120

3,0 – 12,0

2,0 – 10,0

6,0 / 1200

25

355 / 425

120 х 100 х 135
