Стыкосварочные машины (DS) для повторно-кратковременных режимов работы (стыковке бухт проволоки)




DS - машины контактной стыковой сварки сопротивлением проволоки (прутка) из стали, цветных металлов (меди, алюминия, латуни, вольфрама)

  1. Наименование
  2. Назначение
  3. Технология, описание работы.
  4. Диапазоны
  5. Описание модификаций, Комплектация
  6. Ссылки
  7. Объявление!!!
  8. Технические характеристики

1. Стыкосварочные машины DSH/DSF производства IDEAL-Werk контактной стыковой сварки сопротивлением проволоки (прутка)

DSH 015_ss.jpg DSH 070 (with TGL).jpg DSH 130 NE + dual force_ss.jpg

2. Назначение:

Машины стыковой сварки проволоки DS предназначены для стыковой сварки бухт катанки в производстве проволоки/арматуры, стыковой сварки бухт проволоки в производстве канатов или холоднотянутой арматуры, для обеспечения непрерывной подачи сварочной проволоки при роботизированной или автоматической сварке (для стыковки сварочной проволоки, поставляемой в катушках или бочках), стыковой сварки бухт при производстве мерного прутка, кабеля, или любого иного производства требующего непрерывной подачи проволоки.

Для сварки стыковых соединений стальной проволоки предназначаются машины DSH/DSF модификации FE,

для сварки проволоки встык из цветных металлов (медной, алюминиевой, латунной или, например, вольфрамовой) – модификации NE.

Сделано это не просто так. Цветные металлы требуют при сварке иных скоростей осадки (т.е. других усилий осадки) и несколько иного напряжения во вторичном контуре. Именно поэтому Идеал-верк не делает "универсальных" "аппаратов для сварки проволоки встык" и для стальной и для медной/алюминиевой проволоки. IDEAL-Werk делает машины сварки проволоки встык БЕЗ КОМПРОМИССОВ, идеальные с точки зрения достижения результата - "идеальной сварки" ЛИБО СТАЛЬНОЙ ПРОВОЛОКИ, ЛИБО ПРОВОЛОКИ ИЗ ЦВЕТНЫХ МЕТАЛЛОВ.

Машины DSH/DSF не предназначены для поточной/непрерывной стыковой сварки деталей, а лишь для повторно-кратковременных режимов работы при обрыве проволоки и сварки проволоки встык перед волочильными станами, крутильными машинами и др. (Для поточных задач, например, сварки проволочных колец, сварки проволочных рамок, любых других деталей из проволоки – см.машины типа DSP и DST).

Для стыковой сварки арматуры больших сечений – см.машины стыковой сварки оплавлением AS.

Стыкосварочные машины DSH используются в производстве:

  • для стыковой сварки проволоки (в т.ч. и прямоугольного сечения), арматуры, мерного прутка
  • в сварочном производстве: для стыковой сварки сварочной проволоки, т.е. обеспечения непрерывной ее подачи при сварке роботом или на автоматической сварочной установке
  • Кабельной продукции
  • Армирования шлангов
  • Сварной сетки

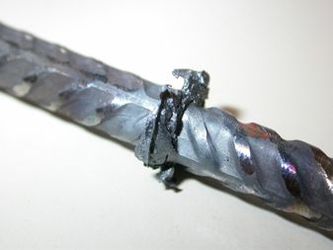

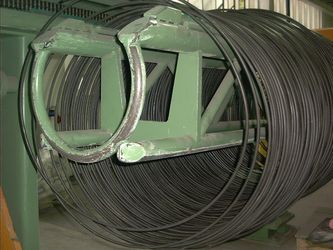

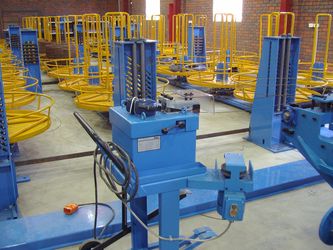

DSF090 vor spoolen_ss.jpg stikovaya svarka armaturi.jpg Buhta na razmotchike.jpg

3. Технология контактной стыковой сварки сопротивлением:

Концы проволоки требуют подготовки – обрезки под 90° без заусенцев, как при любой стыковой сварке. При сварке больших диаметров может потребоваться также снятие фаски. Технология сварки – контактная стыковая сварка сопротивлением. После сварки средне- или высокоуглеродистых сталей или меди требуется отжиг.

Описание работы: После подготовки торцов свариваемых заготовок, концы укладываются в V-образные канавки электродов вручную и зажимаются в прижимах. После запуска, цикл сварки происходит автоматически. Отжиг производится либо в тех же губках-электродах, либо в отдельных губках с регулируемой установочной длиной, если установлено у-во отжига. После сварки оператор зачищает, при необходимости, грат, образовавшийся на сварном соединении.

4. Диапазоны машин DSH (DSF)

На машинах контактной стыковой сварки проволоки DS («аппаратах стыковой сварки») можно сварить встык проволоку из стали диаметрами от 0,15 до 18 мм, из меди от 0,4 до 14,0 мм, из алюминия от 0,5 до 18 мм. Машины контактной сварки проволоки DSH также используются для сварки прямоугольных проводов соответствующих сечений.

5. Модификации:

IDEAL-Werk выпускает следующие модификации машин для стыковой сварки проволоки или прутка

  • DSH – с ручными рычажными прижимами.
  • DSF – с педальным приводом прижимов
  • DSH 180 – с пневматическим приводом прижимов и узла осадки
  • DSH(DSF) xxx FE – для сварки сталей
  • DSH(DSF) xxx NE – для сварки цветных металлов

DSH_025_ss.jpg DSH 180_ss.jpg

Комплектация:

Машины DSH комплектуются тележками с 2-мя или 4-мя колесами, для удобства их перемещения по цеху, например от одного волочильного стана к другому.
DSH 070 v tsehe na telezhke.jpg DSH 035 s SGV.jpg
Машины DSH комплектуются устройствами для торцовки проволоки. Для малых диаметров предлагаются гильотинные ножницы, для больших – дисковые пилы, смонтированные на дополнительном консольном столе.
DSH 160_ss.jpg
Машины DSH комплектуются зачистными устройствами для снятия грата абразивным кругом после сварки – навесным электродвигателем с абразивным кругом. Для машин, предназначенных для сварки больших диаметров также предлагается зачистное устройство на гибком валу.
Ustroystvo zachistki na gibkom valu_ss.jpg

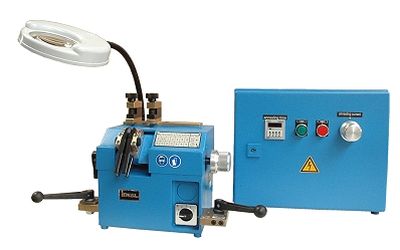

Для стыкосварочных машин, предназначенных для сварки малых диаметров, предлагается навесная лампа с увеличительным стеклом, для удобства установки проволок в губки прижимов.
DSH_025 s EGV, nozhnitsami i lampoy.jpg

Машины DSH модификации FE (для сварки стальной проволоки) оснащаются в базовом исполнении совмещенной регулировкой трех параметров: установочной длины, усилия осадки, длины пути осадки под током. Раздельной регулировкой по умолчанию оснащаются машины для сварки медной и алюминиевой проволоки (модификации NE), а также стыкосварочные машины для сварки больших диаметров прутка.

Стыкосварочные машины DSH xxx FE в базовом исполнении оснащены устройством одноступенчатого отжига, который производится в тех же фасонных сварочных губках после перестановки сваренного стыка в другие канавки на электродах – на большую установочную длину. Ток отжига подается после нажатия кнопки, время отжига регулируется оператором, температура отжига контролируется визуально оператором. Плавной регулировкой отжига оснащаются, по умолчанию, машины для сварки самых малых и самых больших диаметров.

Опционально, для сварки средне- и высокоуглеродистой стальной проволоки, машины DSH могут оснащаться устройствами отжига с отдельными губками с регулируемой установочной длиной, плавной регулировкой тока отжига, таймером. Машины для сварки больших диаметров могут быть оснащены системами автоматического отжига с пирометрическим контролем температуры, что может потребоваться при сварке высокоуглеродистых сталей.
DSH 160 s GTR_ss.jpg DSH 090 s EGV i zachistnim ustroystvom i giliotinoy.jpg
Для стыкосварочных машин DSH xxx NE (для сварки медной или алюминиевой проволоки больших диаметров) предлагается изменить циклограмму усилия осадки установкой дополнительного устройства, обеспечивающего подачу усилия проковки. При этом можно получить более мелкое зерно в зоне термического влияния, и, как следствие, увеличить предел прочности на разрыв сварного соединения.
DSH 130 NE + dual force_ss.jpg zerno.jpg

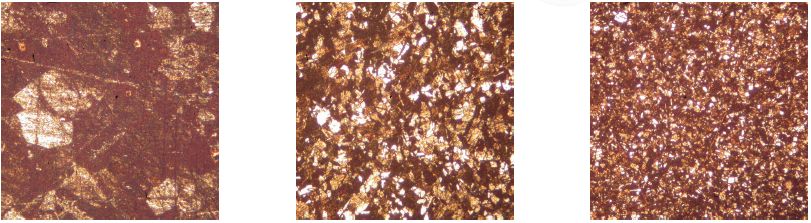

слева направо: микроструктура в стыке после обычного метода стыковой сварки сопротивлением; при применении проковки; в исходном материале.

6. Ссылки:

Для сварки стальной ленты – см. стыкосварочные машины сварки сопротивлением для ленточных пил и ножей – BSS (ссылка)

Для сварки стальной полосы – см. стыкосварочные машины сварки оплавлением для сварки ленточных пил – BAS (ссылка)

Для непрерывной сварки проволочных заготовок – см. машины контактной стыковой сварки сопротивлением с пневматическими прижимами – DSP (ссылка)

Для сварки проволочных заготовок в стык и в тавр – DST (ссылка)

Стыкосварочные машины сварки больших сечений из меди – DDS (ссылка)

Стыкосварочные машины сварки больших сечений из стали – AS (ссылка)

Для сварки многожильных проводников (медных или алюминиевых кабелей) – LS (ссылка)

Для МИГ/МАГ, ТИГ или плазменной сварки штрипса перед трубосварочными станами, линиями нанесения покрытия и другими непрерывными линиями – BLS, LBS (ссылка)

Для лазерной стыковой сварки листового проката – LAS (ссылка)

Для стыковой сварки стального металлокорда – DC0 и DCE (ссылка)

7. Компания Техномеридиан - официальный дилер компании IDEAL-Werk - предлагает:

  • квалифицированную консультацию для корректного выбора модели машины DS для стыковой сварки проволоки.
  • реальные цены на машины IDEAL-Werk, в том числе и на условиях покупки напрямую с завода (на условиях EXW)
  • ТОЛЬКО У НАС - ежемесячные поставки оригинальных запчастей расходных деталей (электродов, прижимных сегментов и любых других деталей машин Идеал-верка)
  • квалифицированную помощь по дистанционному выявлению неисправности
  • помощь сервис-инженеров с 10-ти летним стажем в установке, настройке или ремонте машин IDEAL-Werk.
  • Покупая стыкосварочную машину у официального дилера IDEAL-Werk - ООО "Техномеридиан" - Вы никогда не останетесь без сервисной поддержки.

8. Технические характеристики.


DSH (DSF) IDEAL-Werk ТТХ

Модель

Ø стальной пр-ки, мм (FE – модификация)

Ø медной пр-ки, мм (NE –модификация)

Ø алюминиевой или латунной пр-ки, мм (NE –модификация)

Мощность, кВА

Вес нетто/брутто, кг

Размеры упаковки, см

DSH 015

0,15 – 1,5

0,4 – 0,8

0,5 – 1,0

0,6

30 / 50

72 х 59 х 66

DSH 025

0,4 – 2,5

0,5 – 1,8

0,8 – 2,0

0,8

15 / 21

57 x 40 x 38

DSH 035

0,5 – 3,5

0,6 – 2,5

0,8 – 3,0

1,2

16 / 22

57 x 40 x 38

DSH 070
DSF 070

0,8 – 7,0

1.0 – 4,0

1,0 – 6,0

3,0

69 / 107

100 / 175

72 x 59 x 66

98 x 86 x 135

DSH 090

DSF 090

1,5 – 9,0

1,5 – 5,0

2,0 – 8,0

4,5

76 / 114

105 / 180

72 x 59 x 66

98 x 86 x 135

DSH 130

4,0 – 13,0

3,0 – 9,0

4,0 – 12,0

16,0

290 / 360

86 x 100 x 135

DSH 160

5,0 – 16,0

5,0 – 11,0

6,0 – 14,0

25,0

310 / 390

86 x 100 x 135

DSH 180

7,0 – 18,0

см.машины DDS

см.машины DDS

45,0

650 / 720

135 x 100 x 160


DSH range for Steel wire.jpg

DSH range for Copper wire.jpg

DSH range for Aluminium wire.jpg
