Стыкосварочные машины сварки сопротивлением медных и алюминиевых многопроволочных жил




МАШИНЫ КОНТАКТНОЙ СТЫКОВОЙ СВАРКИ СОПРОТИВЛЕНИЕМ МЕДНЫХ И АЛЮМИНИЕВЫХ МНОГОПРОВОЛОЧНЫХ ЖИЛ типа LS, производства IDEAL-Werk

МАШИНЫ КОНТАКТНОЙ СТЫКОВОЙ СВАРКИ СОПРОТИВЛЕНИЕМ МЕДНЫХ И АЛЮМИНИЕВЫХ МНОГОПРОВОЛОЧНЫХ ЖИЛ типа LS производства IDEAL-Werk.

***Скачать оригинальный буклет (~ 1 Мб):Стыкосварочные машины LS IDEAL-Werk сварки медных и алюминиевых многопроволочных жил

В НАСТОЯЩИЙ МОМЕНТ ПРЕДЛАГАЮТСЯ ОТЛИЧНЫЕ АЛЬТЕРНАТИВЫ ПРОИЗВОДСТВА КНР ВЫСОЧАЙШЕГО КАЧЕСТВА ИСПОЛНЕНИЯ - АНАЛОГИ ИДЕАЛ-ВЕРКУ И ШТРЕКЕРУ.

Назначение

Стыковая сварка многопроволочных жил (т.н. "сварка провода" или "сварка кабеля") как круглого сечения, так и секторных жил, из медной или алюминиевой проволоки перед непрерывными линиями производства кабеля: экструзионными (нанесения изоляции), скруточными и другими. Экономя время на перезаправку линий, эти стыкосварочные машины (т.н. "аппараты сварки встык") позволяют увеличить производительность линий. С некоторыми ограничениями, накладываемыми конструктивным исполнением узлов прижима (увеличенная установочная длина = расстояние между губками), на этих аппаратах контактной стыковой сварки многопроволочных жил также можно сваривать и единичную проволоку сплошного сечения из меди или алюминия

                1).   Установка в губках сварочной машины.                                                                        2).   Образцы сварных соединений.

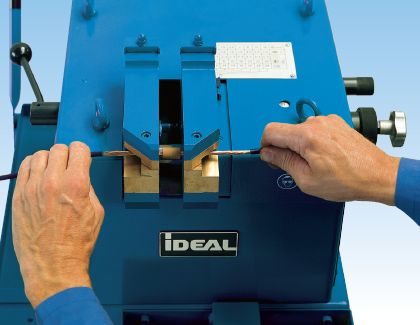

  1) -   Установка зачищенных от изоляции концов медного кабеля из одной многопроволочной жилы в губках машины контактной стыковой сварки многопроволочных жил LS.

  2) - Образцы сварных соединений, полученных на стыкосварочных машинах для многопроволочных жил типа LS производства IDEAL-Werk.

Технология

Стыковая сварка многопроволочных жил производится в одноразовых сварочных муфтах из графита, керамики или стекла. Это позволяет получать безгратовые соединения с незначительным участком сниженной гибкости жилы, с одинаковой электропроводностью по всему сечению шва.

Сварка секторных жил требует применения муфт соответствующего сечения.

Машины просты в эксплуатации даже для неподготовленного оператора!

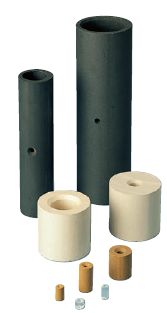

Имеется широкий ряд типоразмеров сварочных муфт для всех диаметров, специальные муфты доступны по запросу.

  • Прецизионные стеклянные муфты для тонкопроволочных жил (модель LSF 001);
  • Керамические муфты с фаской и без для обычных диаметров (модели LSH 004 – LS0 400);

  • Графитовые муфты для получения прочных швов на машинах моделей LS0 630 и LS 1200.
  Диапазон возможностей

Типоряд моделей аппаратов контактной сварки медных многопроволочных жил в муфтах "LS" производства IDEAL-Werk состоит из 13 моделей разной мощности, что позволяет охватить диапазон сечений от 0,12 до 2000 мм2 для медных проводников и от 0,5 до 2500 мм2 для проводников из алюминия.

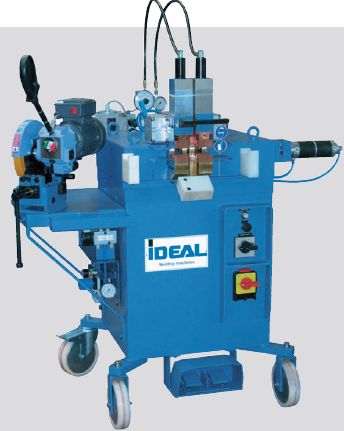

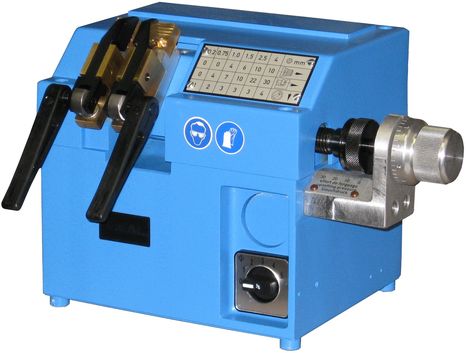

LSH 004.jpg   4) -  LSH 004.         LS0 300.jpg   5) -  LS0 300

Модификации и комплектация

Станки для сварки многопроволочных жил малых сечений выпускаются в модификациях «H» (LSH) и «F» (LSF).

LSH – настольное исполнение с ручными рычажными прижимами. Возможна установка этих модификаций на тележку.

LSF – исполнение на 2-х или 4-х колесном шасси (тележке) с ножным приводом прижимов педалями, что облегчает установку жилы в губках прижимов, и увеличивает точность центровки стыка.

Машины для малых сечений оснащены пружинными приводами узла осадки (подвижного прижима), а для больших сечений оснащаются пневматическими. Кроме того машины для больших сечений имеют гидравлический привод прижимов. Все машины имеют осевое движение привода осадки!

Машины для больших сечений комплектуются дисковыми пилами для торцовки жилы перед сваркой. Причем на машинах от LS0 630 и выше, дисковая пила располагается так, чтобы производить торцовку непосредственно в сварочных губках, что исключает необходимость перезахвата заготовок в прижимах.

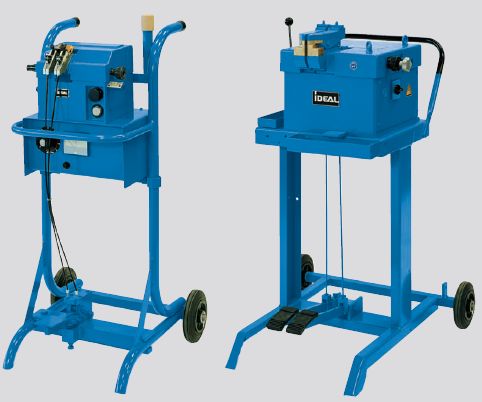

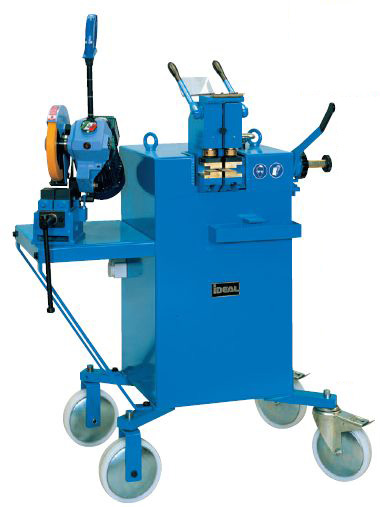

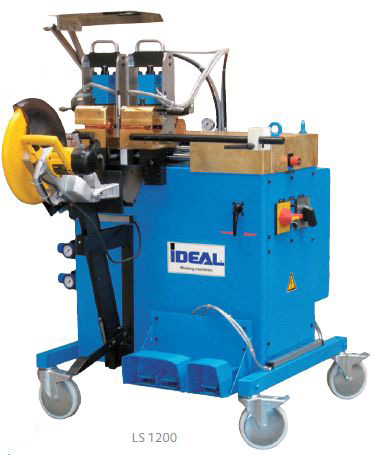

LSF 004 + LSF 016.jpg    6) -  LSF 004 и LSF 016     LS 1200.jpg     7) -  LS 1200     LSH 050.jpg    8) -  LSH 050

Технические характеристики

 Модель  Сечение медного  проводника  мм2 Сечение алюминиевого  проводника  мм2

 Номинальная мощность  трансформатора

 (при 50% ПВ), кВА

LSF 0010,12 – 1,0-0,42
LSH | LSF 0040,20 – 4,00,5 – 4,00,42
LSH | LSF 006

0,75 – 6,0

1,0 – 6,00,42
LSH | LSF 0161,0 – 16,02,5 – 16,02,1
LSH 0354,0 – 35,010,0 – 50,08
LSH 0506,0 – 50,016,0 – 70,015,8
LSH 0956,0 – 95,016,0 – 95,025
LS0 18516,0 – 185,025,0 – 240,070
LS0 30025,0 – 300,035,0 – 400,070
LS0 40035,0 – 400,050,0 – 500,0120
LS0 63050,0 – 630,070,0 – 800,0120
LS 120070,0 – 120095,0 – 1500125
LS 2000240 - 2000300 – 2500300

Компания Техномеридиан - официальный дилер компании IDEAL-Werk - предлагает:

  • квалифицированную консультацию в выборе модели машины стыковой сварки кабеля (многопроволочных жил) LS;
  • реальные цены на машины LSH сварки встык многопроволочных жил ("кабеля") IDEAL-Werk, в том числе и на условиях покупки напрямую с завода (на условиях EXW) ;
  • ТОЛЬКО У НАС - ежемесячные поставки оригинальных запчастей к машинам сварки кабеля встык LS и расходных деталей (электродов, прижимных сегментов и любых других деталей);
  • квалифицированную помощь по дистанционному выявлению неисправности;
  • помощь сервис-инженеров.
Покупая машину LS у официального дилера IDEAL-Werk - ООО "Техномеридиан" - Вы никогда не останетесь без сервисной поддержки!

ОБЪЯВЛЕНИЕ

В настоящее время предлагаются аналогичные машины (почти копии) китайского производства.
