Стыкосварочные машины (DSP) контактной сварки проволоки, пневматические, для непрерывных режимов работы




DSP - cтыкосварочные машины контактной стыковой сварки сопротивлением стальной проволоки (прутка) производства IDEAL-Werk с пневматическим приводом прижимов, для поточной сварки проволочных деталей (рамок, колец), сращивания концевых отходов

  1. Наименование
  2. Назначение
  3. Технология, описание работы.
  4. Диапазоны
  5. Комплектация
  6. Ссылки
  7. Технические характеристики

1. Стыкосварочные машины DSP контактной стыковой сварки сопротивлением стальной проволоки (прутка) производства IDEAL-Werk с пневматическим приводом прижимов, для поточной сварки проволочных деталей (рамок, колец), сращивания концевых отходов.

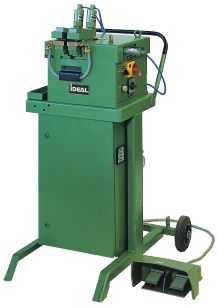

  DSP 080_s.jpg

2. Назначение:

Машины контактной стыковой сварки проволоки DSP предназначены для сварки стальных проволочных изделий встык в серийном производстве, сращивании концевых отходов, производстве инструмента, сварке проволочных колец.

(Для поточных задач, например, сварки рамок – см.машины типа DST стыковой сварки встык и втавр).

Для стыковой сварки прутков (арматуры) больших сечений – см.машины стыковой сварки оплавлением AS.

Стыкосварочные машины DSP используются в производстве:

  • для стыковой сварки звеньев цепей противоскольжения, цепей сельхозназначения (из проволоки малого диаметра)
  • велосипедных шин (сварки бортовой проволоки)
  • колпаков для автомобильных колес (сварки кольца из проволоки)
  • подставок/стоек под цветочные горшки
  • мелкого инструмента (сварка рабочей части с хвостовиком)
  • сращивания концевых отходов (например, шпилек)

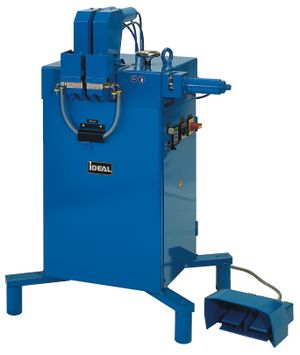

  DSP 100_s.jpg

3. Технология контактной стыковой сварки сопротивлением:

Концы проволоки требуют подготовки – обрезки под 90° без заусенцев, как при любой стыковой сварке. Технология сварки – контактная стыковая сварка сопротивлением. После сварки средне- или высокоуглеродистых сталей требуется отжиг.

В машинах DSP можно проводить контактную стыковую сварку по более сложной циклограмме усилия - с небольшой проковкой в конце цикла, а также с регулированием тока в начале по расстоянию, а потом по времени (в конце цикла осадки).

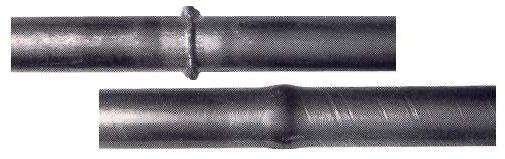

Описание работы: После подготовки торцов свариваемых заготовок, концы укладываются в V-образные канавки электродов вручную и зажимаются в прижимах. После запуска, цикл сварки происходит автоматически. После сварки оператор зачищает, при необходимости, грат, образовавшийся на сварном соединении. При сварке низкоуглеродистой стальной проволоки и установленном импульсном контроллере можно получать безгратовый шов с минимальным плавным усилением.

4. Диапазоны машин DSP

На пневматических машинах контактной стыковой сварки проволоки DSP («аппаратах стыковой сварки») можно сварить встык проволоку из стали диаметрами от 1,5 до 14 мм. Машины контактной сварки проволоки DSP также можно использовать для сварки прямоугольных сечений.

5. Комплектация:

Машины сварки проволоки DSP могут комплектоваться импульсным контроллером, позволяющим получать безгратовый шов с плавным усилением, что в некоторых случаях позволяет исключить последующую операцию зачистки грата.



6. Ссылки:

Для периодической сварки для стыковки бухт проволоки перед волочильными станами – см. машины контактной стыковой сварки сопротивлением с ручными или педальными прижимами – DSH

Для сварки проволочных заготовок в стык и в тавр – DST

Стыкосварочные машины сварки больших сечений из меди – DDS

Стыкосварочные машины сварки больших сечений из стали – AS

Для сварки многожильных проводников (медных или алюминиевых кабелей) – LS

Для стыковой сварки стального металлокорда – DC0 и DCE.

Компания Техномеридиан - официальный дилер компании IDEAL-Werk - предлагает:

  • квалифицированную консультацию в выборе модели Стыкосварочной машины DSP для сварки Ваших проволочных изделий и Ваших объемов производства.
  • реальные цены на машины контактной сварки встык проволочных изделий DSP IDEAL-Werk, в том числе и на условиях покупки напрямую с завода (на условиях EXW)
  • ТОЛЬКО У НАС - ежемесячные поставки оригинальных запчастей к машинам сварки проволоки DSP и расходных деталей (электродов, прижимных сегментов и любых других деталей)
  • квалифицированную помощь по дистанционному выявлению неисправности
  • помощь сервис-инженеров с 10-ти летним стажем в установке, настройке или ремонте машин DSP
  • Покупая машину контактной сварки проволочных изделий DSP у официального дилера IDEAL-Werk - ООО "Техномеридиан" - Вы никогда не останетесь без сервисной поддержки.

7. Технические характеристики.

DSP- IDEAL-Werk ТТХ

Модель

Ø стальной пр-ки, мм (при повторно-кратковременном режиме)

Ø стальной пр-ки, мм (при непрерывном режиме работы)

Макс.производительность
Ø / шт./час

Мощность, кВА

Вес нетто/брутто, кг

Размеры упаковки, см

DSP 080

1,5 – 8,0

1,5 – 6,0

4,0 / 1200

2,6

123 / 193

98 х 86 х 135

DSP 100

2,0 – 10,0

2,0 – 8,0

6,0 / 1200

16

195 / 285

100 x 85 x 130

DSP 120

3,0 – 12,0

3,0 – 10,0

6,0 / 1200

25

200 / 290

100 x 85 x 130

DSP 140

4,0 – 14,0

4,0 – 12,0

8,0 / 2000

45

620 / 690

120 x 104 x 155
