BSS - Машины контактной стыковой сварки сопротивлением ленточных пил и ножей (штрипса/полос/ленты)




BSS - Машины контактной стыковой сварки сопротивлением для ленточных пил и ножей

  1. Наименование
  2. Назначение
  3. Технология и описание работы
  4. Применение
  5. Диапазоны
  6. Модификации и комплектация
  7. Технические характеристики
  8. Ссылки
  9. Объявление

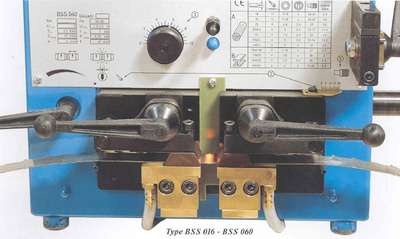

BSS 040 pri svarke.jpg
Машины контактной стыковой сварки сопротивлением BSS для сварки ленточных пил и ножей («аппараты» для сварки ленточных пил), а также для сварки полосы (ленты), производства IDEAL-Werk.


В НАСТОЯЩИЙ МОМЕНТ ПРЕДЛАГАЮТСЯ АППАРАТЫ BSS025MM ПРОИЗВОДСТВА КНР - АНАЛОГ МОДЕЛИ BSS 025 ОТ IDEAL-WERK.

Назначение

  • контактная стыковая сварка ленточных пил по дереву
  • контактная стыковая сварка ленточных пил по металлу
  • контактная стыковая сварка ленточных ножей по текстилю, поролону и т.п.
  • контактная сварка встык полосы (ленты)

Технология и описание работы

Ленточное полотно разматывается из бухты и отрезается в размер с учетом припуска на осадку и с учетом сохранения шага зуба после сварки. Для контактной стыковой сварки сопротивлением качество подготовки торцов (качество торцовки) является ключевым требованием, в отличие от стыковой сварки оплавлением (см.машины для сварки ленточных пил BAS). Поэтому важно использование хороших гильотинных ножниц для резки ленточных пил (см.гильотины AHE производства IDEAL-Werk) с заточенными ножами и контроль за перпендикулярностью реза.

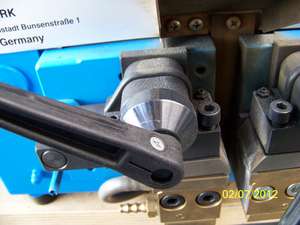

Uzel prizhima polotna.jpg

Далее, концы ленточного полотна (или полосы) зажимаются в губках прижимов стыкосварочной машины BSS. Для сварки плоских сечений небольшого размера, как в данном случае, достаточен токоподвод с одной стороны, поэтому электродные губки располагаются с нижней стороны, а с противоположной – стальные закаленные прижимные сегменты. Установку в губках-электродах проводят с центровкой торцов по центру регулируемого расстояния между прижимами, называемым установочной длиной. Привод прижимов в «аппаратах» контактной стыковой сварки BSS - ручной, поскольку максимально свариваемые сечения относительно небольшие и соответственно не требуют больших усилий прижима.

После запуска цикла сварки рукояткой, которая освобождает пружину, к торцам прикладывается давление через подвижный прижим и подается электрический ток. Перемещение подвижного прижима с зажатым концом ленточной пилы при этом методе не управляется, и определяется только поданным усилием осадки, сопротивлением материала, сечением, плотностью тока и равномерностью распределения плотности тока по ширине сечения (скоростью нагрева). Усилие осадки к стыку прикладывается сразу, этим метод и отличается от метода сварки оплавления, реализованным в машинах контактной стыковой сварки оплавлением ленточных пил BAS производства IDEAL-Werk.

Оксиды, жиры и прочие загрязнения удаляются из плоскости стыка, перетекая вместе с металлом торцов, в грат. А если плоскости торцов не совмещены из-за плохой торцовки, то в результате шов может образоваться не по всей длине стыка.

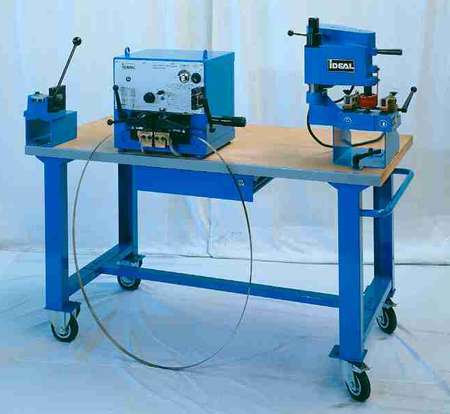

Bss040 na stole s SMH060 i AHE050.jpg

Усилие осадки в аппаратах BSS IDEAL-Werk задается пружиной с возможностью регулировки. Регулируемые параметры сварочного цикла:

  • ток сварки
  • время сварки
  • усилие осадки
  • дистанция перемещения подвижного прижима при осадке под током

После сварки ленточной пилы (т.е. легированных и высокоуглеродистых сталей) требуется произвести отжиг шва, для восстановления пластичности металла шва.

Разведение прижимов на увеличенную для отжига установочную длину и перецентровка полотна производится вручную.Отжиг производится с визуальным контролем оператором температуры отжига по цвету нагретого металла и контролем времени кнопкой вручную. При установке потенциометра, можно плавно регулировать силу тока отжига.
При контактной стыковой сварке на шве образуется грат с острыми рваными краями. Он зачищается на шлифовальных (зачистных) станках SMH и SMP производства IDEAL-Werk, абразивными чашеобразными кругами. Подбор размера зерна, его твердости и связующего также важен, для того чтобы абразивные круги расходовались меньше, и не происходил пережог шва, т.е. повторная термическая обработка в результате нагрева шва при снятии грата абразивом.

Применение

Основное применение аппаратов контактной сварки сопротивлением ленточных пил и ножей BSS производства IDEAL-Werk – это, конечно же, производство сваренных в кольцо ленточных пил и ножей. Но с учетом особенностей технологии, производство пил в кольцах на продажу на BSS не рекомендуется. Для этого существуют машины контактной стыковой сварки оплавлением – BAS, технология сварки на которых не так требовательна к торцовке и дает более стабильные результаты.

Кроме того, заводам с большим парком ленточнопильных станков по металлу, работающих с ленточной пилой по металлу шириной до 27 мм (в некоторых случаях до 34 мм), или деревообрабатывающим компаниям с несколькими пилорамами, выгодно иметь данный стыкосварочную машину у себя и закупать полотно в бухте.

Конечно же, машины сварки сопротивлением BSS IDEAL-Werk также применяются:

  • для стыковой сварки упаковочной ленты (при определенных ограничениях по толщине полосы);
  • для стыковой сварки бронелент кабеля;
  • для сварки встык пильчатой ленты;
  • и в прочих операциях стыковой сварки заготовок плоских сечений.

Диапазоны

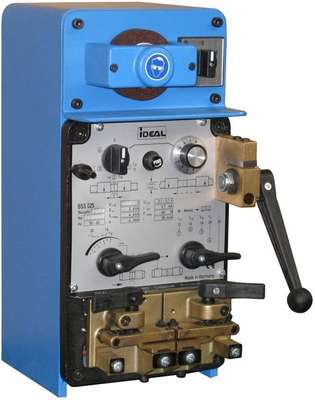

BSS 025_s.jpg

Аппараты сварки сопротивлением ленточных пил BSS выпускаются модельным рядом BSS 016, BSS 025, BSS 040, BSS 050 и BSS 060.

На стыкосварочных машинах из модельного ряда BSS можно сварить

  • ленточные полотна по дереву шириной от 3 до 60 мм;
  • ленточные полотна по металлу шириной от 6 до 27 (34) мм;
  • полосу из низкоуглеродистой стали сечением до 40 мм

    ²

    .

Модификации машин контактной стыковой сварки BSS

  1. настольного исполнения с ручными прижимами для малых сечений: BSS 016, BSS 025
  2. настольного исполнения с ручными прижимами: BSS 040, BSS 050 и BSS 060
В стандартной комплектации машины контактной стыковой сварки ленточных пил BSS оснащены кнопкой для управления отжигом вручную, с визуальным контролем температуры.

В качестве дополнительной комплектации, IDEAL-Werk предлагает:

  • Тиристорную систему управления током отжига с плавной регулировкой потенциометром тока отжига при визуальном контроле температуры;
  • Навесные, монтируемые в корпусе машины устройства зачистки грата абразивным кругом;
  • Навесные, монтируемые на корпусе машины гильотинные ножницы.

Технические характеристики машин контактной стыковой сварки сопротивлением ленточных пил и ножей - BSS IDEAL

МодельBSS 016BSS 025BSS 040BSS 050BSS 060
Сечение ленточных пил по дереву, мм4 x 0,4 - 16 x 0,84 x 0,4 - 25 x 0,86 - 406 - 506 - 60
Сечение ленточных пил по металлу, мм3 x 0,5 - 16 x 0,73 x 0,5 - 25 x 0,76 - 276 - 346 - 34
Ширина биметаллических или легированных вольфрамом пил по металлу, мм *6 - 256 - 326 - 32
Макс.ширина прижима, мм1625405060
Вес нетто/брутто, кг19/2621/2864/9466/9667/97
Упаковочные размеры, ШГВ, см29х30х3929х30х3972х59х6372х59х6372х59х63
* - только при установке плавной регулировки отжига

Ссылки

Прочее оборудование для сварки ленточных пил в кольцо

Компания Техномеридиан - официальный дилер компании IDEAL-Werk - предлагает:

  • квалифицированную консультацию в выборе модели машины BSS для сварки Ваших ленточных пил и Ваших объемов производства;
  • реальные цены на машины IDEAL-Werk, в том числе и на условиях покупки напрямую с завода (на условиях EXW);
  • ТОЛЬКО У НАС - ежемесячные поставки оригинальных запчастей к BSS-ам и расходных деталей (электродов, прижимных сегментов и любых других деталей);
  • квалифицированную помощь в установке, настройке или ремонте машин BAS и BSS.
Покупая машину BSS у официального дилера IDEAL-Werk - ООО "Техномеридиан" - Вы никогда не останетесь без сервисной поддержки!
