Многоэлектродные машины сварки сетки и линии на их базе производства IDEAL-Werk
![GA серии 500. Машина сварки сетки IDEAL-Werk GA серии 500. Машина сварки сетки IDEAL-Werk](/upload/medialibrary/1ca/GA_main.jpg)
Компания IDEAL-Werk производит многоэлектродные машины (многоточечной сварки) и специализированные линии по производству сварной сетки и различных сетчатых изделий (полок холодильников, решеток для гриля и барбекю, проволочных кабельных лотков и т.п., проволочных корзин), которые являются уникальными, в своем роде, по своей гибкости, скорости переналадки и количеству комбинаций различных модулей и устройств для построения системы, нужной Заказчику.
![Схема работы крепления компактной сварочной головки машин GA 100-й серии Схема работы крепления компактной сварочной головки машин GA 100-й серии](/upload/medialibrary/3ab/Handgriff_WWW.jpg)
Основное преимущество IDEAL-Werk заключается в наличии разработанных типов машин годных одновременно как для выпуска мелких партий изделий, так и серийного производства – серий GA500 и GA100.
![Машина сварки сетки GA0530 многоэлектродная, сварки переменным током GA0530ss_WWW.jpg](/upload/medialibrary/1c4/GA0530ss_WWW.jpg)
![Машина многоэлектродная сварки сетки GAE100 IDEAL-Werk Машина многоэлектродная сварки сетки GAE100 IDEAL-Werk, общий вид](/upload/medialibrary/d7a/GAE100-series-main-view.jpg)
GA100 - новая серия машин, разработанная и предназначенная в основном для производства мелких партий сетчатых изделий большой номенклатуры. Отличается другой конструкцией сварочного портала и компактными сварочными головками. Основное преимущество применения машин сварки сетки серии GA100 - значительная экономия времени при переналадке машины на другое изделие.
![Сварочная головка машин сварки сетки серии GAE100 компактной конструкции Сварочная головка машин сварки сетки серии GAE100 компактной конструкции](/upload/medialibrary/938/Welding-head-GAE100-series-in-compact-design.jpg)
На машины устанавливаются трансформаторы различного типа и мощности для сварки переменным током, постоянным током, полученным выпрямлением 1-й или 3-х фаз, а также с применением инверторов частоты (среднечастотных трансформаторов на 1000 Гц).
Конструкция машин IDEAL-Werk была выработана в течение многолетней работы. IDEAL производит машины сварки сетки 60-х годов прошлого века. Было выпущено сотни отдельных машин или машин в составе линий. Таким образом можно утверждать о бесспорном лидерстве в конструктивном исполнении многоэлектродных машин, что называется "проверенных временем".

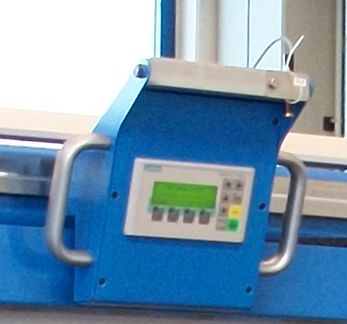

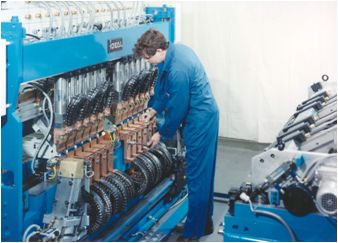

Быстрая перенастройка машин на другое изделие – это непреходящий "хит" машин IDEAL-Werk для производства сварной сетки.
![Настройка сварочных головок по шагу продольного прутка на машинах серии GAE100 IDEAL сварки сетки Настройка сварочных головок по шагу продольного прутка на машинах серии GAE100 IDEAL сварки сетки](/upload/medialibrary/a8d/Welding-heads-adjusting-by-line-wire-pitch-on- GAE100-series.jpg)
Оснащение машин/линий для производства сварной сетки IDEAL-Werk может быть сильно различаться, так как разработано множество специализированных устройств. Если рассмотреть системы загрузки и подачи продольного прутка, то все начинается с устройств ручной загрузки продольного мерного прутка, а "заканчивается" - автоматическими каретками укладки продольных прутков в направляющие и подача их на первые несколько шагов толкателями.
![Ручная загрузка продольного прутка в многоэлектродную машину сварки сетки IDEAL Ручная загрузка продольного прутка в многоэлектродную машину сварки сетки IDEAL](/upload/medialibrary/4b5/Manual-line-wire-loading.jpg)
![Ручная подача продольного прутка в первую позицию для сварки на машине сварки сетки GA IDEAL-Werk Ручная подача продольного прутка в первую позицию для сварки на машине сварки сетки GA IDEAL-Werk](/upload/medialibrary/29b/Manual-line-wire-loading-in-first-welding-position.jpg)
![Ручная подача продольного прутка арматуры в первую позицию для сварки при длине более 1600 мм (машина сварки сетки IDEAL-Werk) Ручная подача продольного прутка арматуры в первую позицию для сварки при длине более 1600 мм (машина сварки сетки IDEAL-Werk)](/upload/medialibrary/934/Manual-line-wire-loading-in-first-welding-position-for-wire-more-than-1600-mm-lenght.jpg)

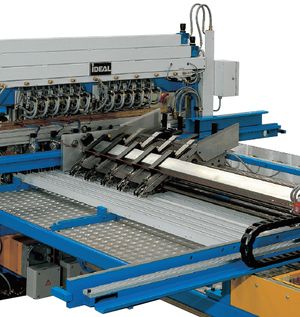

Обзор модификаций и узлов продолжим с

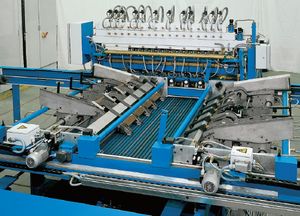

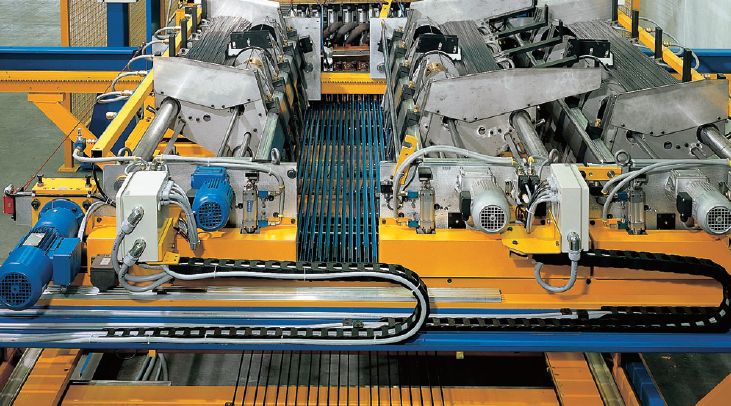

систем автоматической загрузки и подачи продольного мерного прутка. Столы подачи машин могут быть оборудованы одним, двумя или даже тремя(!) каретками укладки для поперечного и для продольного прутка для укладки в одно изделие поперечного прутка
разного диаметра и/или длины.
Что касается подачи поперечного прутка, здесь применяются как одинарные магазины подачи
![Спаренный загрузчик поперечного прутка машин GA IDEAL-Werk для производства сварной сетки Спаренный загрузчик поперечного прутка машин GA IDEAL-Werkдля производства сварной сетки](/upload/medialibrary/764/Double cross wire loader.jpg)
а также сдвоенные и даже тройные магазины подачи поперечного прутка разных длин/диаметров в одно изделие.
![Тройной магазин подачи поперчного прутка машин сварки сетки IDEAL-Werk Тройной магазин подачи поперчного прутка машин сварки сетки IDEAL-Werk](/upload/medialibrary/0d2/Triple cross wire loading magazine .jpg)

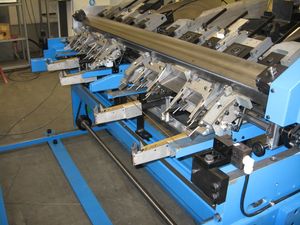

Магазины поперечного прутка имеют специальные модификации для работы в два потока (или даже в три!), что выгодно использовать при сварке относительно узких сеток, полок и т.п. для повышения производительности.

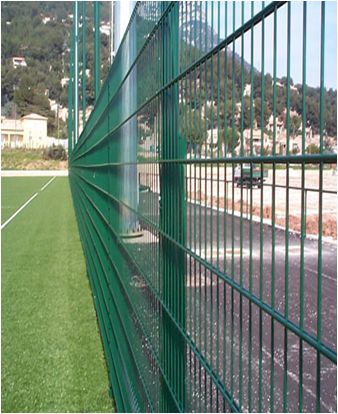

Имеются магазины подачи поперечного прутка снизу для сварки сетки с двойным прутком с обеих сторон карты, применяемой в сетчатых ограждениях (сетчатые заборные секции),
![Подача поперечного прутка снизу - при сварке ограждений с двойным прутком (на машинах GA IDEAL-Werk) Подача поперечного прутка снизу - при сварке ограждений с двойным прутком (на машинах GA IDEAL-Werk)](/upload/medialibrary/a9b/GAE 516 mesh welder equipped for double cross wire welding.jpg)
магазины подачи двух поперечных прутков за ход,
и магазины подачи проволочных рамок.
![Простой магазин подачи рамок в портал машины сварки сетки GA IDEAL-Werk Простой магазин подачи рамок в портал машины сварки сетки GA IDEAL-Werk](/upload/medialibrary/45d/Simple frame loading magazine.jpg)
Имеются модификации для схемы сварки с двусторонним токоподводом, обеспечивающим получение высочайшего качества и плоскостности продукции из тонкой проволоки, сваренной с мелким шагом.
Специальные устройства позиционирования поперечного прутка применяются при сварке сетки или сетчатых изделий из нержавеющей проволоки (например, сетчатых фильтров, решеток сепараторов и т.п.).
Стол подачи может использоваться в обоих случаях: при установке каретки автоматической раскладки продольного прутка и при ручной загрузке в направляющие. Упрощенные столы подачи могут быть использованы при ручной загрузке, при условии разделения процессов загрузки/подачи продольного прутка и процесса сварки.

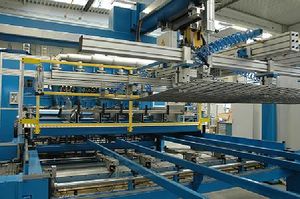

Сварочные порталы комбинируются с различными автоматическими системами разгрузки готовой продукции и штабелеукладчиками, транспортерами и станциями перегрузки, например для перегрузки сеток под пресс для гибки ребер жесткости.
![Гибочный пресс для гибки ребер жесткости в составе линии для производства ограждений IDEAL-Werk Гибочный пресс для гибки ребер жесткости в составе линии для производства ограждений IDEAL-Werk](/upload/medialibrary/9c0/Bending press inline.jpg)
![Пресс (крупным планом) для гибки ребер жесткости на сетчатых ограждениях в составе линии IDEAL-Werk Пресс (крупным планом) для гибки ребер жесткости на сетчатых ограждениях в составе линии IDEAL-Werk](/upload/medialibrary/614/Bending press in fence line.jpg)

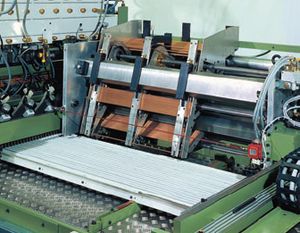

Имеются модификации машин/устройств для работы со всеми типами проволоки: гладкой, периодического профиля (арматурой), полосой, вместо некоторых продольных прутков (проволочные полки стеллажей).
При сварке сетки из оцинкованной проволоки на машину устанавливаются вытяжные колпаки, подсоединяемые к вытяжному вентилятору с фильтром.
![Вытяжные колпаки на сварочном портале (для сварки сетки из оцинкованной проволоки) GA IDEAL-Werk Вытяжные колпаки на сварочном портале (для сварки сетки из оцинкованной проволоки) GA IDEAL-Werk](/upload/medialibrary/479/Extraction hood system for welding zink coated wire.jpg)
Специальные машины для сварки конических разверток (производство тележек супермаркетов) с поворотным порталом.
![Сварка конической развертки тележки супермаркета на спец.машине IDEAL-Werk Сварка конической развертки тележки супермаркета на спец.машине IDEAL-Werk](/upload/medialibrary/9fc/Conical mesh welding.jpg)

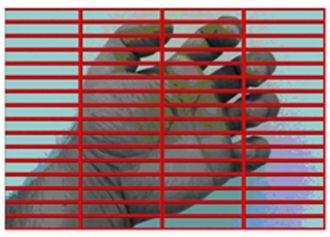

Устройства натяжения поперечного прутка, применяется для тонкой проволоки, для изделий с малым шагом поперечного прутка (12,5 мм), например тюремной сетки, и для изделий высокой плоскостности. Однако для другой продукции данные устройства не нужны, так как в отличие от конкурентных систем, на машинах IDEAL-Werk можно варить поперечный пруток заподлицо крайнему продольному, конечно же, если мерный пруток поступает с хорошей правильно-отрезной машины, т.е. с малыми допусками.
Вот примерный перечень применения многоэлектродных машин сварки сетки:
- Производство сварной сетки в рулонах (тонкопроволочной (1-3 мм); 4 мм и более)
![Сетка в рулонах Сетка в рулонах](/upload/medialibrary/ba9/Mesh in coils.jpg)

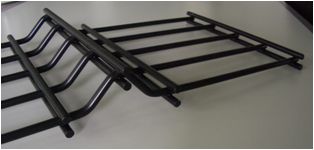

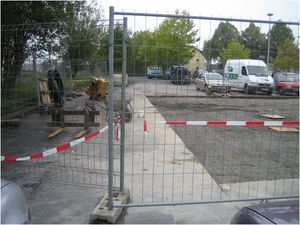

- Производство / сварка сетчатых ограждений (мобильных ограждений из сетки) (сварка проволочных заборов, сварка заборов из сетки), ограждений с ребрами жесткости, ограждений с двойным прутком, приваренным с обеих сторон
![Образец приварки сетки ограждения к стойке Образец приварки сетки ограждения к стойке](/upload/medialibrary/620/Sample of welding fence to tube leg.jpg)
3. Производство/сварка настилов из арматуры (без полосы!)
4. Производство/сварка полок холодильников и духовых шкафов
![Проволочные (сетчатые) полки холодильников и духовых шкафов Проволочные (сетчатые) полки холодильников и духовых шкафов](/upload/medialibrary/e80/Wire shelves for refrigerators and ovens.jpg)

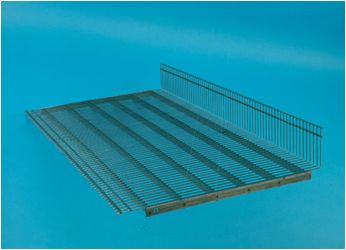

5. Сварка проволочных (сетчатых) полок стеллажных систем с чередующейся полосой вместо продольного прутка в качестве ребер жесткости.
![Полка сетчатая с ребрами жесткости из профиля Полка сетчатая с ребрами жесткости из профиля](/upload/medialibrary/a51/Wire shelf with ribs from profiles.jpg)
![Стеллажная полка с полосой вместо прутка Стеллажная полка с полосой вместо прутка](/upload/medialibrary/ad0/shelving shelf with 1 rib from strip.jpg)
6. Сварка кладочной сетки
7. Сварка сетки для клеток птицефабрик, звероферм и клеток для домашних животных
8. Сварка сетчатых изделий торгового оборудования, проволочных дисплеев и прочих POS-изделий
9. Сварка плоских арматурных каркасов, арматурной сетки ("тяжелой" сетки)
11. Производство/сварка тонкопроволочной сетки (1-3 мм)
12. Сварка разверток сетчатых корзин посудомоечных машин, тележек супермаркетов, проволочных сетчатых корзин.
![Детали корзины посудомоечной машины Детали корзины посудомоечной машины](/upload/medialibrary/dca/Parts of dishwasher.jpg)
13. Производство/сварка проволочных кабельных лотков, в том числе и из нержавеющей проволоки
![проволочный кабельный лоток проволочный кабельный лоток](/upload/medialibrary/39a/Cable tray 2.jpg)
14. Сварка проволочных каркасов контейнеров
![Сварной проволочный или трубчатый каркас для тары Сварной проволочный или трубчатый каркас для тары](/upload/medialibrary/ef6/Wire or tube framework for containers.jpg)
15. Сварка сетки различного назначения в картах и разнообразных сетчатых проволочных изделий
![Решетка с петлями Решетка с петлями](/upload/medialibrary/3f2/grating with eyes.jpg)
Одной из последних разработок IDEAL-Werk, является оснащение машин сварки сетки генераторами, отдающими энергию обратно в сеть, во время холостых движений и другими энергосберегающими устройствами.
![GA машина для сварки сетки IDEAL-Werk нового поколения "green line" GA green line_ss_WWW.jpg](/upload/medialibrary/3ad/GA green line_ss_WWW.jpg)
Опыт компании IDEAL-Werk, накопленный с 1923 года, к Вашим услугам!
