BLS - Стыкосварочные полуавтоматические машины для сварки широких ленточных пил по дереву (и штрипса)




BLS - Машины электродуговой МИГ/ТИГ сварки ленточных пил и ножей или штрипса

  1. Название
  2. Назначение
  3. Технология
  4. Диапазоны
  5. Описание модификаций, Комплектация
  6. Технические характеристики

1. Стыкосварочные машины BLS производства IDEAL-Werk электродуговой МИГ или ТИГ сварки широких ленточных пил по дереву или штрипса

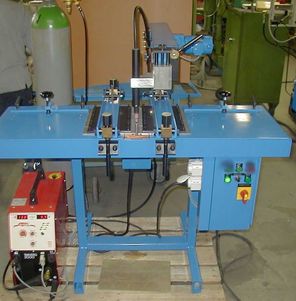

BLS 320-01_.jpg BLS 320-11 with shear on carriage.jpg BLS320-12_sss.jpg

2. Стыкосварочные машины BLS

Obrazets stalnogo shtripsa.jpg Obrazets stika mednogo shtripsa.jpg
Машины стыковой сварки BLS предназначены для сварки в кольцо широких ленточных пил по дереву и стыковки рулонов штрипса перед трубосварочными, профилирующими и другими линиями, требующими непрерывной подачи материала.

3. Технология:

Поскольку машина относится к типу полуавтоматических, так как укладка штрипса или ленточной пилы и выравнивание производится вручную, то использование машин BLS для стыковки рулонов требует применения петлевого накопителя полосы, конечно в зависимости от скорости основной линии.

Описание работы:

pozitsionirovanie pili po zadnim uporam v BLS_ss.jpgОператор готовит торцы ленточной пилы или штрипса на гильотинных ножницах и укладывает поочередно на стол. После выравнивания по регулируемым упорам, оператор прижимает заготовки прижимами. При необходимости, подкладываются пластинки в начало и конец шва. После чего запускается автоматический сварочный цикл.

4. Диапазоны:

На стыкосварочных машинах BLS можно сварить встык ленточные пилы по дереву или штрипс шириной от 60 до 420 мм и толщиной от 0,8 мм.

5. Описание модификаций, Комплектация

IDEAL-Werk выпускает следующие модификации

- BLS 320-01 – для МИГ сварки, с автоматическим приводом подачи горелки

- BLS 320-02 – для МИГ сварки, с ручным приводом подачи горелки

- BLS 320-11 – для ТИГ сварки, с автоматическим приводом подачи горелки

- BLS 420-01 – для МИГ сварки, с автоматическим приводом подачи горелки

Комплектация:

Машина комплектуется сварочным источником согласно техническому заданию. Также, при использовании стыкосварочной машины перед трубосварочными или профилирующими линиями, BLS может быть установлена на тележку для перемещения ее по рельсам в линию и обратно. Гильотина также может быть смонтирована на постаменте на тележке. Модификации для МИГ-сварки комплектуются медной подложкой с вмонтированными ТЭНами для регулируемого подогрева, а модификации для ТИГ-сварки, массивной медной подложкой, имеющей две рабочие стороны.

Гильотины: см.www.technomeridian.ru/catalog/955/.

6. Технические характеристики

МодельШирина ленточной пилы/штрипса, ммВес, кгРазмеры упаковки, м
BLS 32060 - 3204301,3 х 0,8 х 1,4
BLS 42060 - 4204501,3 х 0,9 х 1,4
