Аппарат ручной лазерной сварки производства HEROLASER / Геролазер (Китай)

Первый производитель в Китае лазерной головки конструкции собственной разработки


 Назначение аппарата HEROLASER

Аппарат ручной лазерной сварки HEROLASER оснащен оптоволоконным лазером последнего поколения и оснащен сварочной горелкой с осцилляцией луча независимой разработки для сварки с зазором.

Он имеет преимущества в простоте эксплуатации, в получении эстетичных швов, высокую скорость сварки.

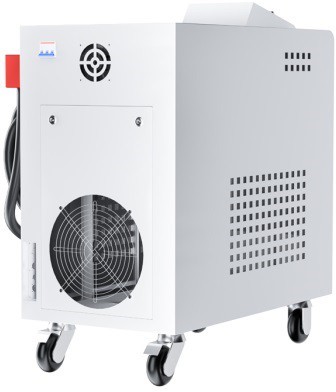

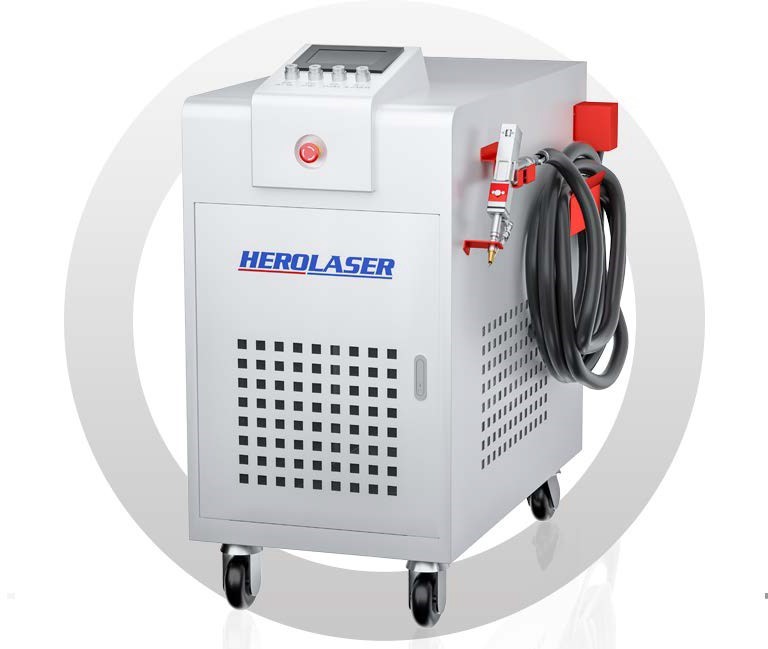

аппарат геролазер.png

herolaser 2.jpgherolaser 3.jpgherolaser 4.jpg

  • Ручная сварка, гибкая работа, широкий диапазон досягаемости.
  • Простое управление, легкое освоение - оператору требуется всего 1 день, чтобы ознакомиться с ним.
  • Подходит для всех видов сложных сварных швов .
  • Непрерывный режим сварки, гладкий шов без «чешуек», нет необходимости в последующей зачистке шва.
  • Зона термического влияния мала, хорошее качество сварки, деформация заготовки малая.
  • Эффективность фотогальванического преобразования более 30%, значительное снижение потребляемой энергии.
  • Высокая скорость сварки, до 10 раз больше чем при аргонодуговой сварке, можно заменить 3-х сварщиков одним.
  • Управление через сенсорный экран, ПО с дружественным пользователю интерфейсом, простое в освоении и эксплуатации.
  • Лазерный генератор последнего поколения, для осцилляции луча в горелке используется двигатель на принципе магнитной левитации, более стабильный.
  • Глубокое проплавление.

Технология

Технология сварки качанием сварного соединения

Вихревое сварное соединение разработано независимо, с режимом сварки качания, регулируемой шириной пятна и высокой устойчивостью к сбоям при сварке, что компенсирует недостаток небольшого пятна лазерной сварки, расширяет диапазон допусков и ширину сварки обрабатываемых деталей и обеспечивает лучшее формирование сварного шва.

1. Лучшая формуемость сварного шва и высококачественная точечная сварка.

2. Фюзеляж и лазерная головка имеют более низкие требования к мощности лазера.

3. Должен быть расширен допустимый диапазон ширины шва, а шов должен быть красивым без деформации.

4. Отличная способность к склеиванию алюминиевого сплава, повторяемость и стабильность высококачественной обработки.

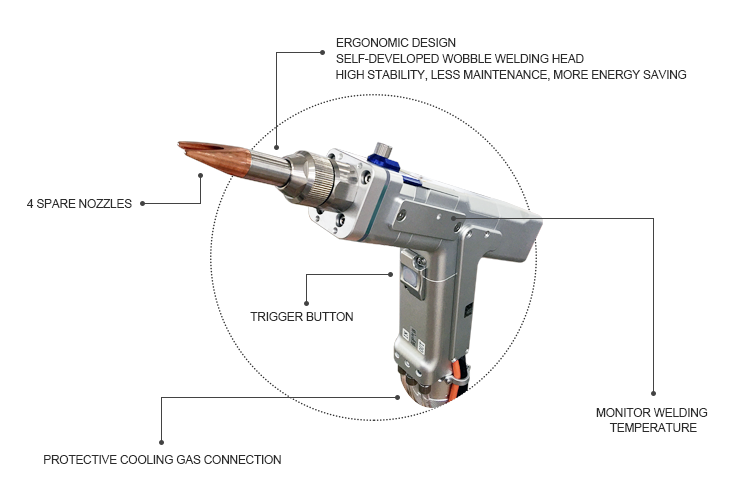

сварочная горелка.png

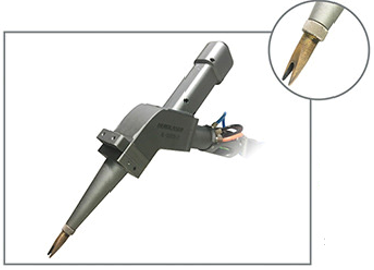

Сварочная горелка WOBBLE, эргономичная, собственной разработки HEROLASER, для стабильной работы, с меньшим техническим обсливанием и высоким энергосбережением.

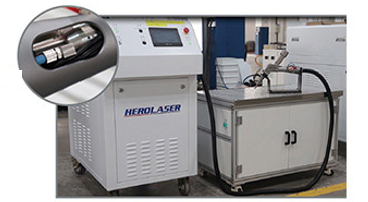

гибкий оптоволоконный кабель.png

Оптоволоконный кабель более гибкий. Кабель для горелки – 10м,  опционально 15м делает сварку более удобной.

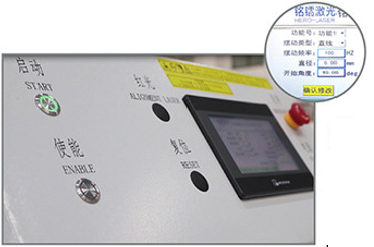

панель управления.png

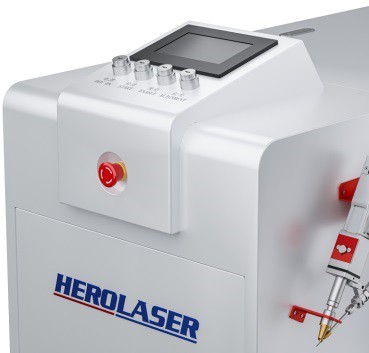

Панель управления проста и удобна в использовании: доступны несколько языков, включая русский, простое управление сенсорным экраном, легко и понятно.

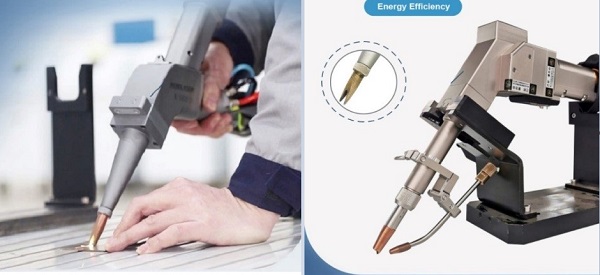

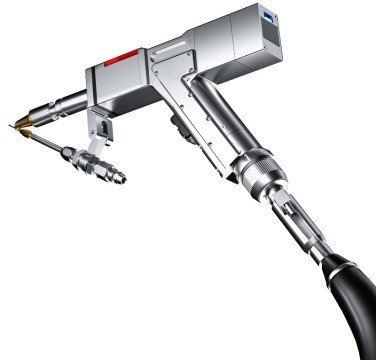

Горелка с осцилляцией луча независимой разработки

Сварка шва с осцилляцией луча, с регулировкой ширины осцилляции, разработана для компенсации плохой пригонки деталей при больших допусках на присоединительные размеры, что компенсирует недостатки от малого сечения проплавляемой точки, расширяет поле допусков и позволяет достичь лучшего формирования линии шва.


сварочная горелка Wobble.png

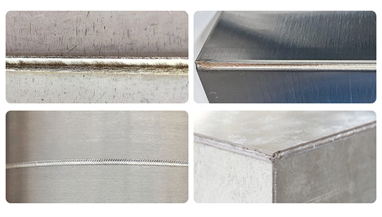

сварочные швы.png

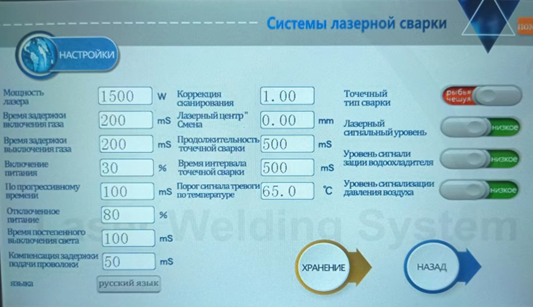

Интеллектуальная операционная система человеко-машинного интерфейса HMI

Одно касание экрана для настройки и наблюдения за сварочными параметрами.




Доступен выбор из множества языков:

Китайский, Английский, Японский, Корейский, Русский, Немецкий, Французский…

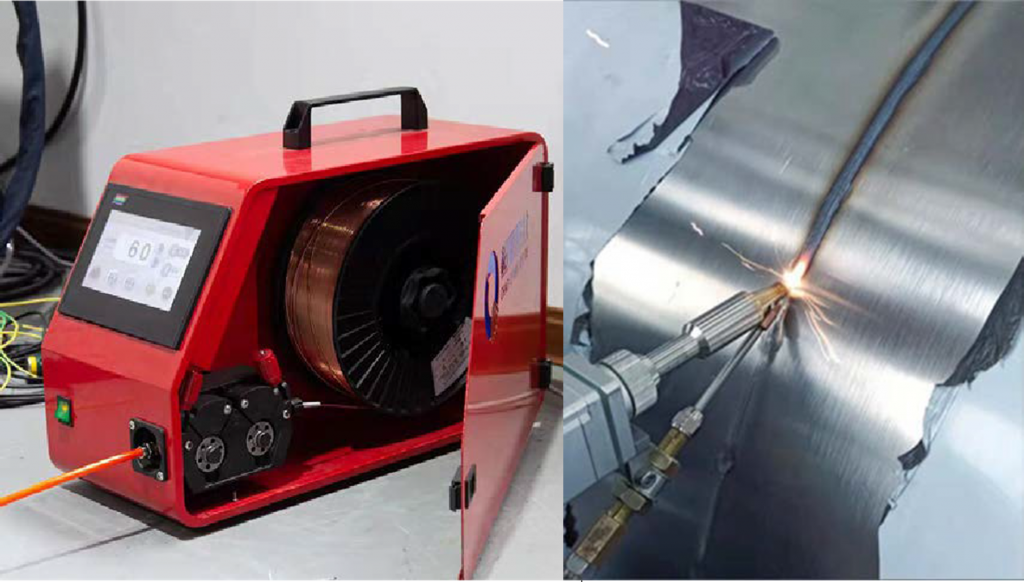

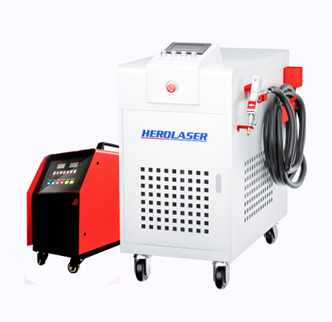

Автоматическое ППУ (проволоко-подающее устройство)

Подача управляется микрокомпьютером с приводом через шаговый мотор-редуктор, осуществляет подачу с высокой точностью и хорошей повторяемостью. Под катушку 15 кг.




Применение

Этот ручной лазерный сварочный аппарат подходит для сварки золота, серебра, титана, никеля, олова, меди, алюминия и других металлов и его сплавов, может обеспечить такую ​​же точность сварки между металлом и разнородными металлами, широко используется в аэрокосмическом оборудовании, судостроении, приборостроении, машиностроении и сварки электротехнических изделий, автомобилестроении и другие отраслей промышленности.

С помощью аппарата ручной лазерной сварки HEROLASER можно сваривать тонкие листовые детали из нержавеющей стали, обычных сталей, оцинкованных деталей и деталей из прочих металлов, и он отлично может заменить традиционную ТИГ- электросварку и сварку иными процессами.

Лазерный аппарат ручной лазерной сварки может быть широко использоваться при сложных и нерегулярных задачах при сварке шкафов, кухонной утвари, утвари для ванных комнат, лестниц и лифтов, полок, духовых шкафов, дверей и перил, распределительных щитков, и в прочих отраслях.

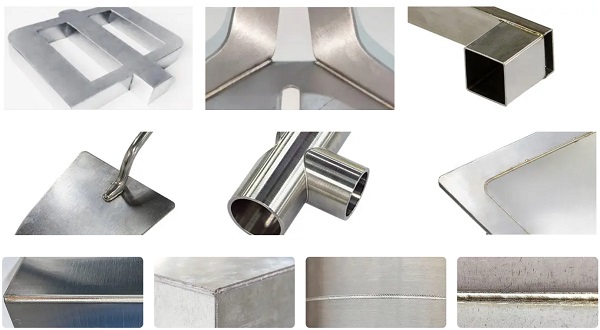

применение аппарата ручной сварки лазером.jpg




Диапазоны


Толщина,
мм
Форма
шва
МощностьШирина оссиляции, ммСкорость оссиляции,
мм/сек
Диаметр присадочной
проволоки, мм
1плоская500∼6003,03500,8∼1,0
2плоская600∼7003,03501,2
3плоская700∼10003,53501,2∼1,6
4плоская1000∼15004,03501,6
5плоская1600∼20004,03501,6∼2,0












Модельный ряд, модификации и комплектация аппаратов HEROLASER

Стандарт

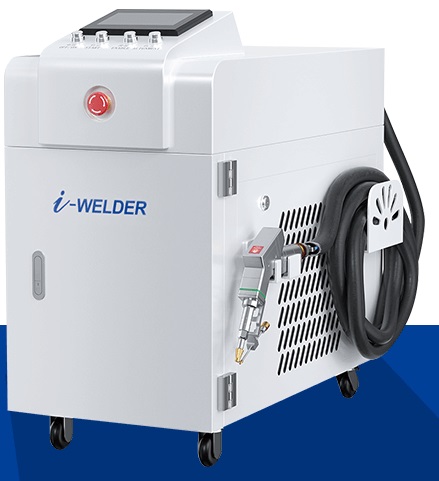

I-welder

Портативный аппарат лазерной ручной сварки


Комплектация (стандартная):

1) Аппарат сварочный

1.1. Встроенный оптоволоконный источник лазерного излучения

1.2. Встроенный чиллер системы охлаждения

1.3. Встроенная сенсорная панель управления

2) Горелка с 1-но осевой осцилляцией луча

3) Кабель оптоволоконный: 10 м

4) Автоматическое ППУ

5) Подставка под горелку Laser + зажим заземления

6) Комплект расходных деталей:

- Защитные линзы x 10 шт

- Сопла x 10

- Очки защитные x 1

- Защитная маска x 1



Модификации :

ЗАПОЛНИТЬ

Технические характеристики аппаратов ручной лазерной сварки Геролазер


МодельML-WF-1000WML-WF-1500WML-WF-2000W
1Мощность излучения, Вт100015002000
2Длина волны, нм107010701070
3Длина кабеля горелки, м101010
4ОхлаждениеВодяноеВодяноеВодяное
5Напряжение питания, В220220220
6Потребляемая мощность, кВт 579
7Частота, Гц50/6050/6050/60
8Ток, А233240
9Ширина осциллирования луча, мм0-60-60-6
10Лазерная горелкаС моторизованным осциллированием лучаС моторизованным осциллированием лучаС моторизованным осцилированнием луча
11Фокусное расстояние, мм150150150
12Расход охлаждения воды, л/мин121212
13Вода для встроенного чиллераДистилированная или деионизированнаяДистилированная или деионизированнаяДистилированная или деионизированная
14Защитный газАргон или смесьАргон или смесьАргон или смесь
15Давление газа, МПа10-1210-1210-12

Сварочные данные по проплавлению:

Мощность, ВтНержавеющая сталь, ммУглеродистая сталь, ммОцинкованный лист, ммАлюминий, мм
110000,5-1,50,5-1,50,5-1,50,5-1,5
215000,5-3,00,5-3,00,5-3,00,5-2,5
320000,5-3,00,5-3,00,5-3,00,5-4,0
















Компания Техномеридиан - официальный дистрибьютор HEROLASER предлагает:


  • квалифицированную консультацию в выборе модели аппарата HEROLASER исходя из Ваших потребностей;
  • регулярные поставки оригинальных запчастей к аппаратам ручной лазерной сварки Геролазер и расходных деталей (сопел, защитных линз и любых других деталей);
  • помощь в установке, настройке или ремонте аппаратов ручной лазерной сварки HEROLASER.


Покупая аппарат ручной лазерной сварки HEROLASER у официального дистрибьютора - ООО "Техномеридиан" - Вы никогда не останетесь без сервисной поддержки:

---Пред-продажный сервис

  • Бесплатные консультации с быстрым откликом
  • Бесплатное тестирование на Ваших образцах, высланных в Китай на завод / инспекция образцов
  • Бесплатное проектирование оснастки под задачу
  • Жесткий контроль качества нашего оборудования
  • Короткий срок поставки


--- Сервис после продажи

  • 2-х годичная гарантия на оптоволоконный генератор и 1 год на весь аппарат.
  • Полная техническая поддержка по эл.почте, звонку, видео
  • Поставка запасных частей
  • Бесплатный он-лайн тренинг по установке и работе
  • 12 часов на обратный отклик
